Fusible haute vitesse 500VDC HSFJ500

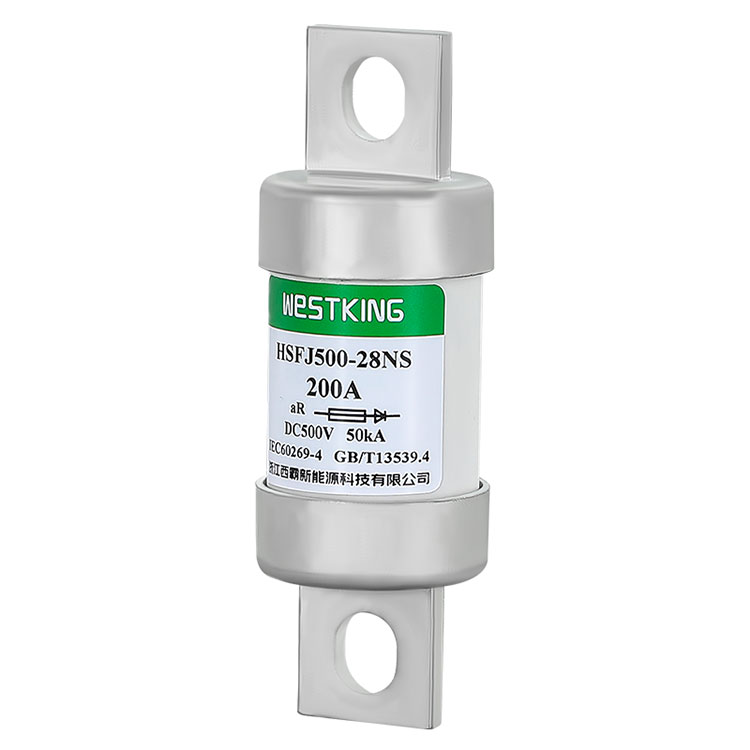

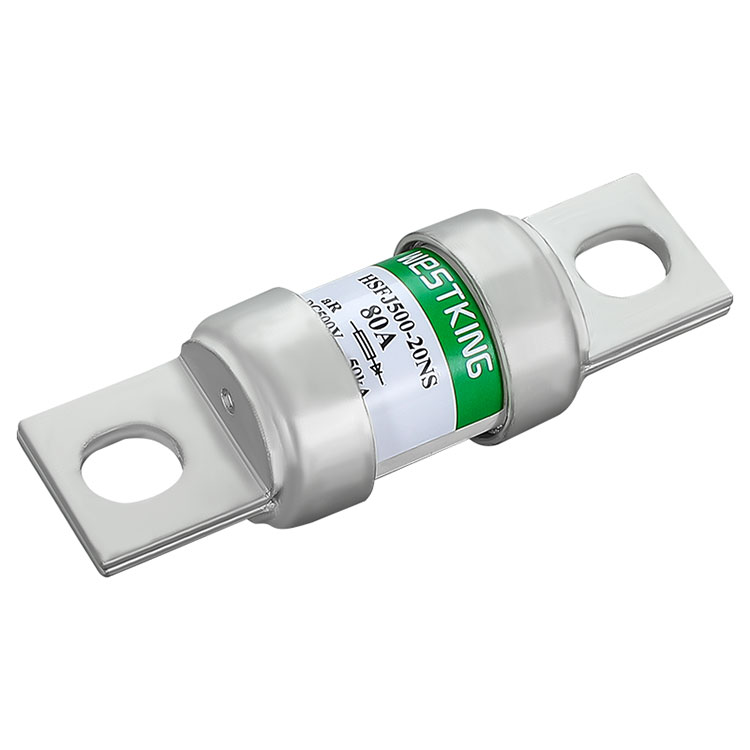

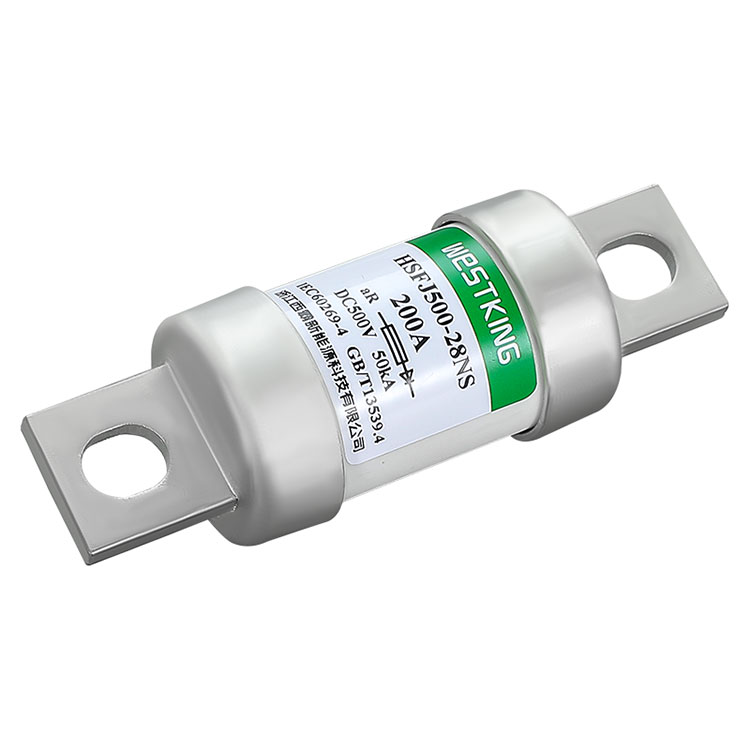

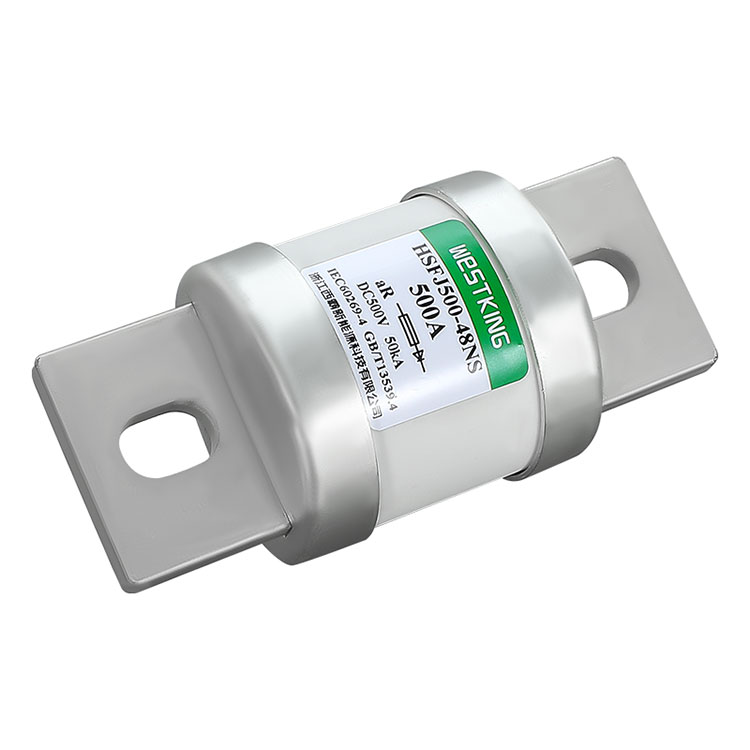

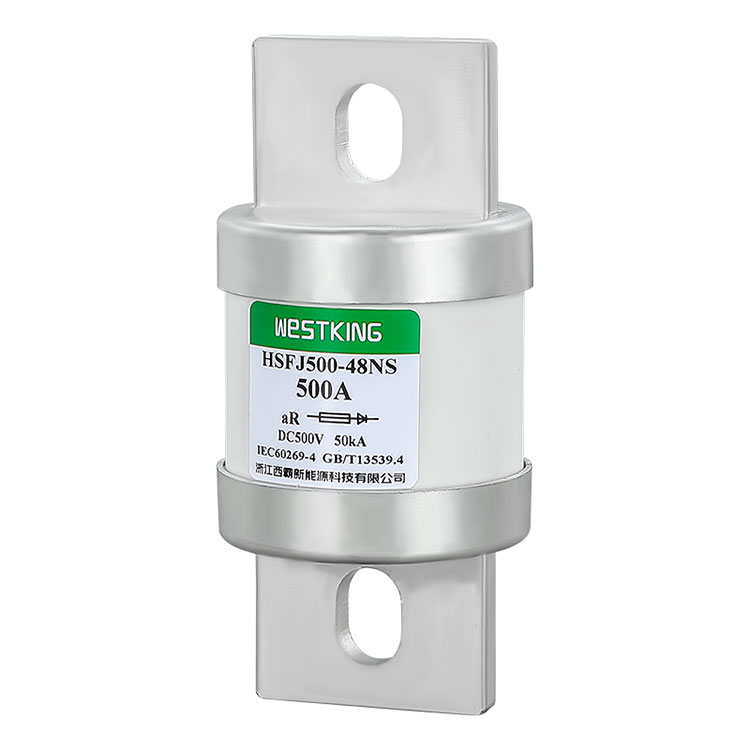

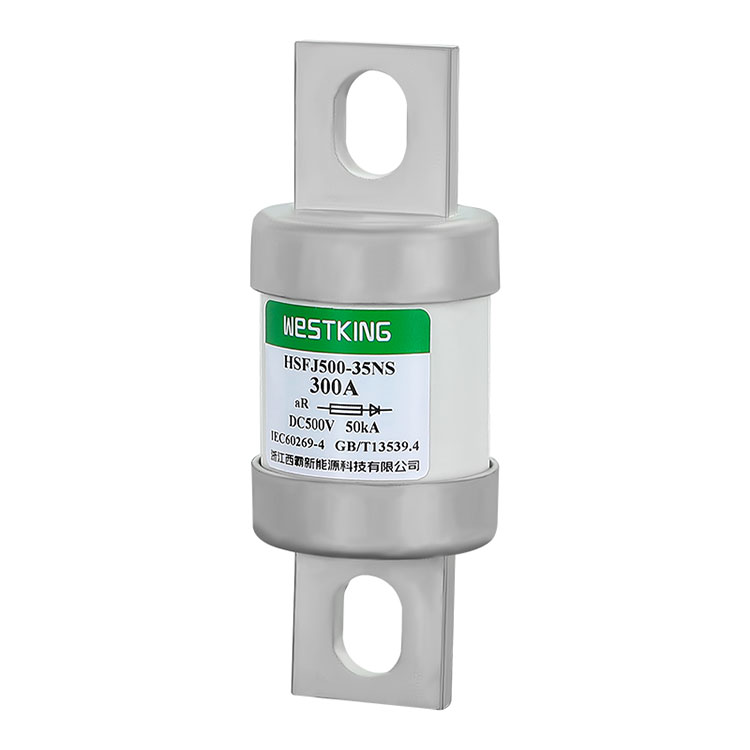

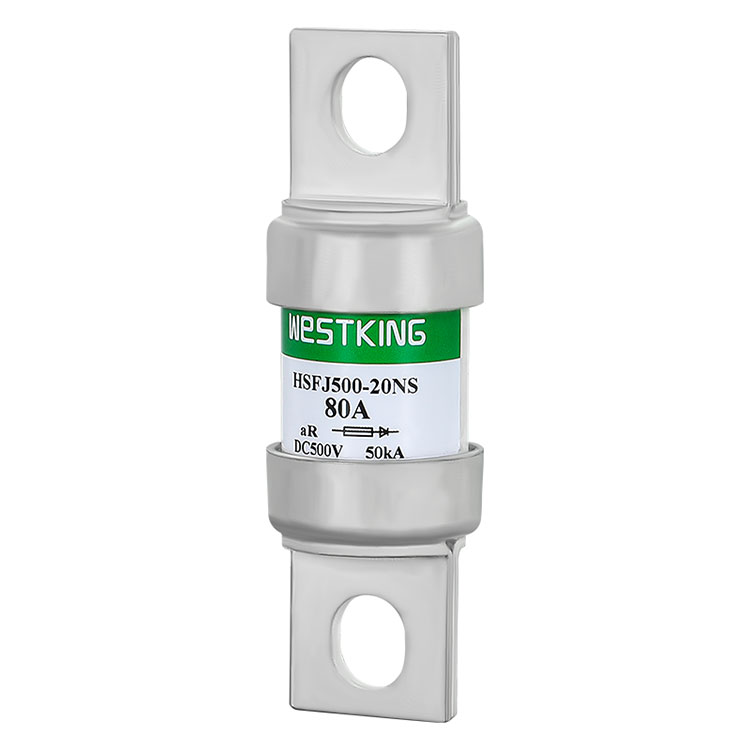

Fusibles CC série HSFJ500 de WestkingFusible haute vitesse 500VDC HSFJ500sont conçus pour offrir une protection fiable pour divers systèmes électriques. Ces fusibles sont des fusibles cylindriques à action rapide connectés par boulons, idéaux pour les dispositifs à semi-conducteurs tels que les onduleurs, les redresseurs et les convertisseurs, ainsi que pour les dispositifs à batterie et à moteur. Ils trouvent leur application dans des secteurs tels que le transport ferroviaire et les bornes de recharge.

envoyer une demande

Description du produit

Fusibles CC série HSFJ500 de WestkingFusible haute vitesse 500VDC HSFJ500offrent une réponse d'action rapide, une faible élévation de température et une faible consommation d'énergie, de bonnes performances anti-vibrations, une protection fiable contre les courts-circuits et une installation facile. Ces fonctionnalités offrent une protection complète du système électrique pour des performances et une sécurité optimales.

Fusible haute vitesse 500VDC HSFJ500Données techniques

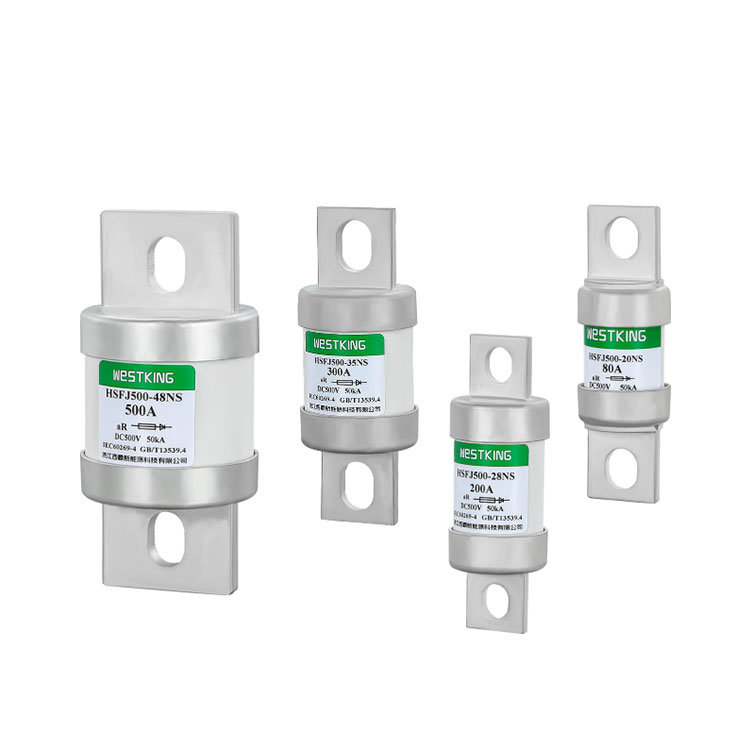

Taper	Tension nominale	Courants nominaux
HSFJ500-20-NS-(Amp)	500 VCC/750 VCA	50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS-(Amp)	500 VCC/750 VCA	100A,125A,150A,175A,200A,250A
HSFJ500-35-NS-(Amp)	500 VCC/750 VCA	200A,250A,300A,350A,400A
HSFJ500-48-NS-(Amp)	500 VCC/750 VCA	300A,350A,400A,450A,500A,550A,600A

Catégorie d'utilisation : aR

Capacité de coupure nominale : 50 kA

Normes

CEI/EN 60269-4

Conforme RoHS

Fusible haute vitesse 500VDC HSFJ500CARACTÉRISTIQUES/AVANTAGES CLÉS

Coupure de courant rapide : les fusibles à action rapide assurent une terminaison rapide du courant, minimisant ainsi les pertes accidentelles.

Fiabilité : la conception connectée par boulons améliore la stabilité et la fiabilité dans les environnements difficiles.

Installation facile : conception de fusible standardisée connectée par boulon pour une installation et un entretien simples.

Large applicabilité : compatible avec divers équipements électriques, y compris les bus communs CC, les convertisseurs/redresseurs de puissance à entraînement CC, les démarreurs à tension nominale réduite et les onduleurs de traction haute tension.

Sécurité : Protéger l'équipement et le personnel en cas de panne.

Conscience environnementale : matériaux respectueux de l’environnement utilisés dans la fabrication.

Efficacité énergétique : une vitesse de coupure de courant élevée contribue à la conservation de l'énergie.

Fusible haute vitesse 500VDC HSFJ500DEMANDES

La série HSFJ500 de fusibles haute vitesse de type nord-américain connectés par boulons de WESTKING est principalement conçue pour la protection des bus communs CC, des convertisseurs/redresseurs de puissance d'entraînement CC, des démarreurs à tension nominale réduite et des onduleurs de traction haute tension.

Ces fusibles jouent un rôle essentiel dans les systèmes électriques, car ils peuvent couper rapidement l'alimentation électrique en cas de surcharge de courant ou de court-circuit.

Fusible haute vitesse 500VDC HSFJ500Certifications

• is09001 iatf16949

Origine

Chine

FUSIBLE HAUTE VITESSE 500 V CC-HSFJ500-20-NS

Taper	I2t (A2s)		Perte de puissance 1,0 po (largeur)	Boulon de montage/couple de serrage
Taper	Fusion	Clairière	Perte de puissance 1,0 po (largeur)	Boulon de montage/couple de serrage
HSFJ500-20-LS-50A	120	360	8.0	Installer le boulon M8 Couple de montage recommandé 12,0 N°m
HSFJ500-20-LS-60A	220	600	10.0
HSFJ500-20-LS-70A	340	950	14.0
HSFJ500-20-LS-80A	450	1500	17.0
HSFJ500-20-LS-100A	760	2800	20.5
HSFJ500-20-LS-125A	1140	4600	25.0
HSFJ500-20-LS-150A	2050	6460	30.0

FUSIBLE HAUTE VITESSE 500 V CC-HSFJ500-28-NS

Taper	I2t (A2s)		Perte de puissance 1,0 po (largeur)	Boulon de montage/couple de serrage
Taper	Fusion	Clairière	Perte de puissance 1,0 po (largeur)	Boulon de montage/couple de serrage
HSFJ500-28-NS-100A	450	2100	17.0	Installer le boulon M8 Couple de montage recommandé 12,0 N°m
HSFJ500-28-NS-125A	750	3300	23.5
HSFJ500-28-NS-150A	1000	4500	28.0
HSFJ500-28-NS-175A	1300	6000	33.0
HSFJ500-28-NS-200A	2250	11100	38.5
HSFJ500-28-NS-250A	4900	21500	46.0

FUSIBLE HAUTE VITESSE 500 V CC-HSFJ500-35-NS

Taper	I2t (A2s)		Perte de puissance 1,0 pouces (w)	Boulon de montage/couple de serrage
Taper	Fusion	Clairière	Perte de puissance 1,0 pouces (w)	Boulon de montage/couple de serrage
HSFJ500-35-NS-200A	2250	11100	37.0	Installer le boulon M10 Couple de montage recommandé 20,0 N°m
HSFJ500-35-NS-250A	6100	30000	40.0
HSFJ500-35-NS-300A	8600	48000	48.0
HSFJ500-35-NS-350A	12500	70500	57.5
HSFJ500-35-NS-400A	18000	91000	64.0

FUSIBLE HAUTE VITESSE 500 V CC-HSFJ500-48-NS

Taper	I2t (A2s)		Perte de puissance 1,0 pouces (w)	Boulon de montage/couple de serrage
Taper	Fusion	Clairière	Perte de puissance 1,0 pouces (w)	Boulon de montage/couple de serrage
HSFJ500-48-NS-300A	10600	45000	47.0	Installer le boulon M10 Couple de montage recommandé 20,0 N°m
HSFJ500-48-NS-350A	14000	67000	55.0
HSFJ500-48-NS-400A	18500	96000	63.5
HSFJ500-48-NS-450A	22500	116000	72.0
HSFJ500-48-NS-500A	28000	140000	81.5
HSFJ500-48-NS-550A	32500	176000	92.5
HSFJ500-48-NS-600A	37500	195000	105.0

Guide de candidature :

Température ambiante :

Conditions normales de fonctionnement : Température ambiante maximale ne dépassant pas 40 °C ; La température moyenne sur 24 heures ne dépasse pas 35°C et la valeur moyenne mesurée au cours de l'année est inférieure à cette valeur ; température ambiante minimale non inférieure à -5°C.

Conditions de fonctionnement admissibles : -40°C à 85°C.

Altitude:

Conditions normales de fonctionnement : Altitude d’installation ne dépassant pas 2000m.

Conditions de fonctionnement admissibles : 2000m à 4500m.

Conditions atmosphériques :

Conditions normales de fonctionnement : Air pur, humidité relative ne dépassant pas 50 % à 40°C ; une humidité plus élevée est autorisée à des températures plus basses ; dans ces conditions, une condensation modérée peut se produire occasionnellement en raison des changements de température.

Conditions de fonctionnement admissibles : L'humidité relative ne dépasse pas 95 % sans condensation évidente.

Conditions d'installation :

WESTKING'S FUSE doit être installé horizontalement ou verticalement selon la situation réelle. Lors de l'installation, assurez-vous que le dégagement électrique n'est pas inférieur à 8 mm et que la ligne de fuite n'est pas inférieure à 10 mm. Les conditions d'installation sont les suivantes :

a) Dans des endroits sans secousses ni vibrations d'impact significatives ;

b) Dans des milieux sans risques d'explosion et ne contenant aucun gaz ni poussière pouvant corroder les métaux et détruire l'isolation ;

c) Dans des endroits sans pluie, neige ou invasion de glace.

Emballage et stockage :

Emballage : Boîte intérieure en papier ondulé, carton extérieur, avec marques de sécurité contre la pluie, l'humidité et la fragilité.

Stockage : Température -40°C à 40°C ; humidité relative ne dépassant pas 70 % à 40 °C, 80 % à 30 °C et 90 % à 20 °C en dessous ; imperméable à l'eau, évitez le contact avec l'eau liquide et la déformation due à l'absorption d'humidité ; ignifuger.

Utilisation et entretien :

WESTKING'S FUSE doit être régulièrement nettoyé et entretenu par un personnel dédié, inspecter l'état des fixations et garantir un fonctionnement sûr. Lorsque l'élément fusible fond, remplacez-le par un fusible de même spécification et veillez à éliminer la poussière et autres contaminants de la base.
