NT00 NT1 NT2 NT3 NT4 Fusibles

WESTKING NH(NT) FUSE est conçu comme un fusible de type enfichable, comprenant :

Base de fusible (y compris le cache-bornes et le blindage de phase)

Raccordement fusible en contact avec la lame

Dispositif de remplacement de fusible (extracteur de fusible HRC basse tension)

Le fusible NH de type "gG" est un fusible à pouvoir de coupure complet, utilisé pour protéger les câbles et les équipements. Ils peuvent interrompre toute surtension, du plus faible courant de fusion au pouvoir de coupure. Ils peuvent donc être utilisés seuls comme protection et protéger également les équipements électriques et les installations industrielles de l'impact de courants de court-circuit très élevés.

Données techniques

Normes

CEI60269.1

CEI60269.2

DIN43620

Conforme RoHS

Déclaration REACH disponible sur demande

NT00 NT1 NT2 NT3 NT4 FusiblesCARACTÉRISTIQUES/AVANTAGES CLÉS

Pouvoir de coupure élevé

Diverses valeurs nominales pour les niveaux de courant et de tension

Structure simple, facile à installer et à entretenir

Bonne adaptabilité environnementale et durabilité

NT00 NT1 NT2 NT3 NT4 FusiblesDEMANDES

Systèmes de distribution d’énergie industrielle :

Systèmes électriques du bâtiment

Systèmes électriques

Systèmes d'énergie renouvelable

Transport

Équipements électroniques et systèmes de contrôle

NT00 NT1 NT2 NT3 NT4 FusiblesCertifications

• is09001 iatf16949 CCC

Origine

Chine

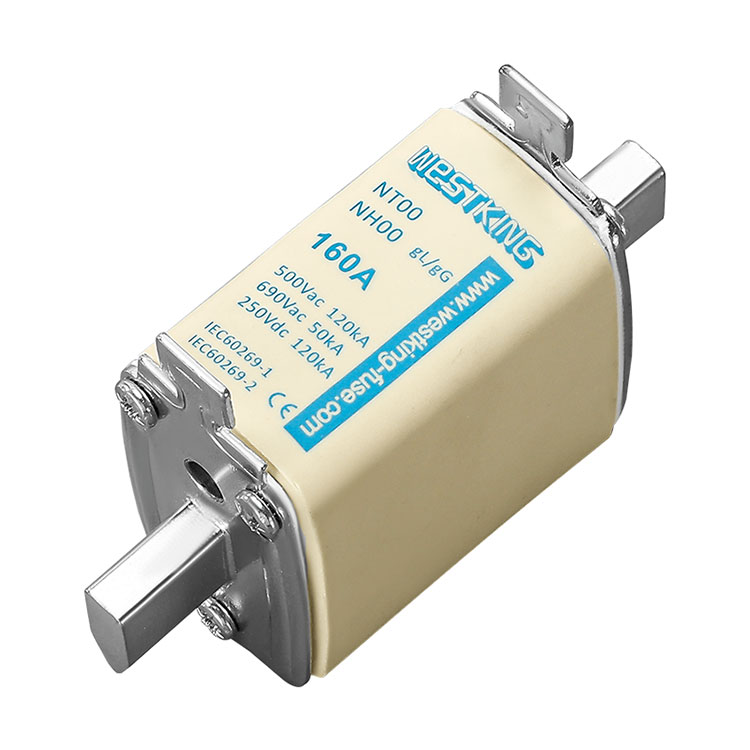

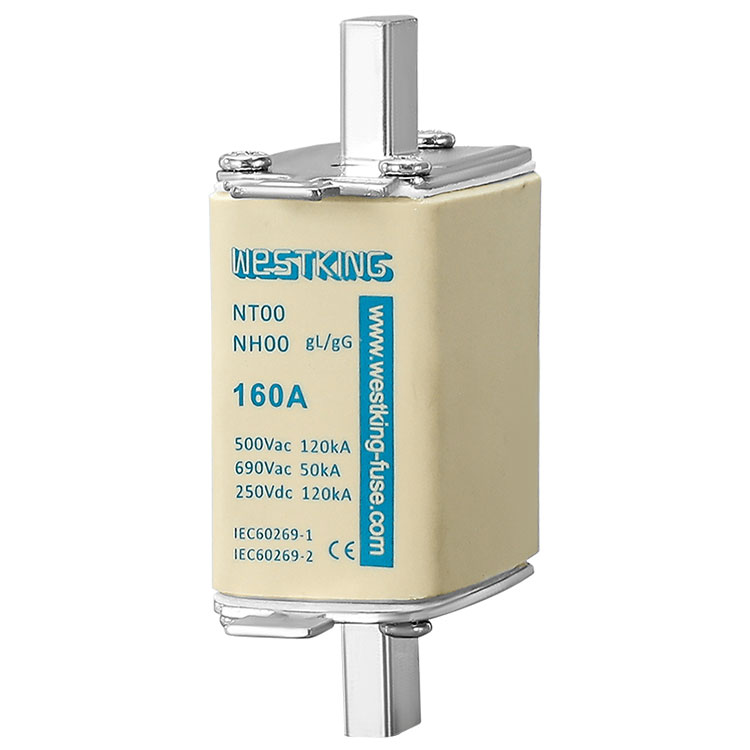

Fusible à couteau NH00(NT00)

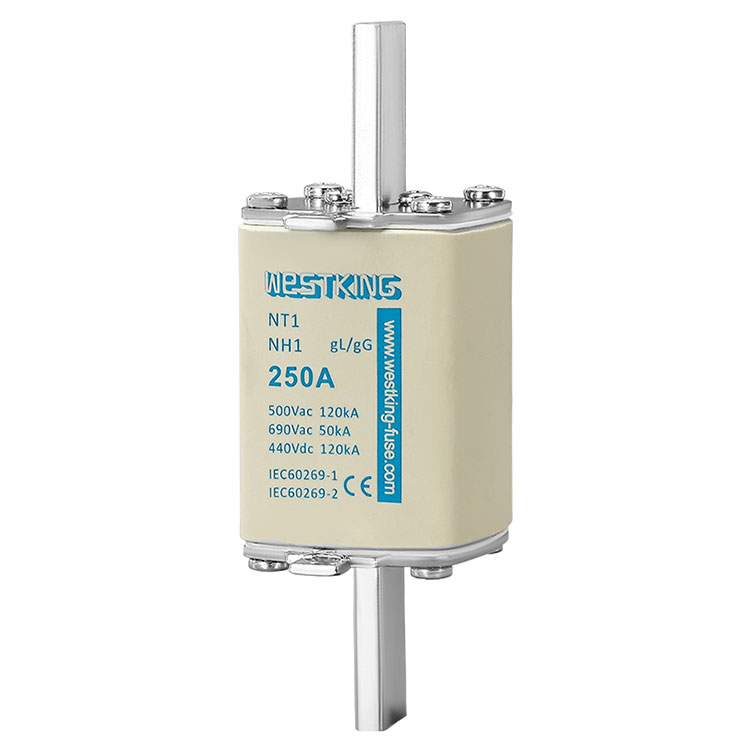

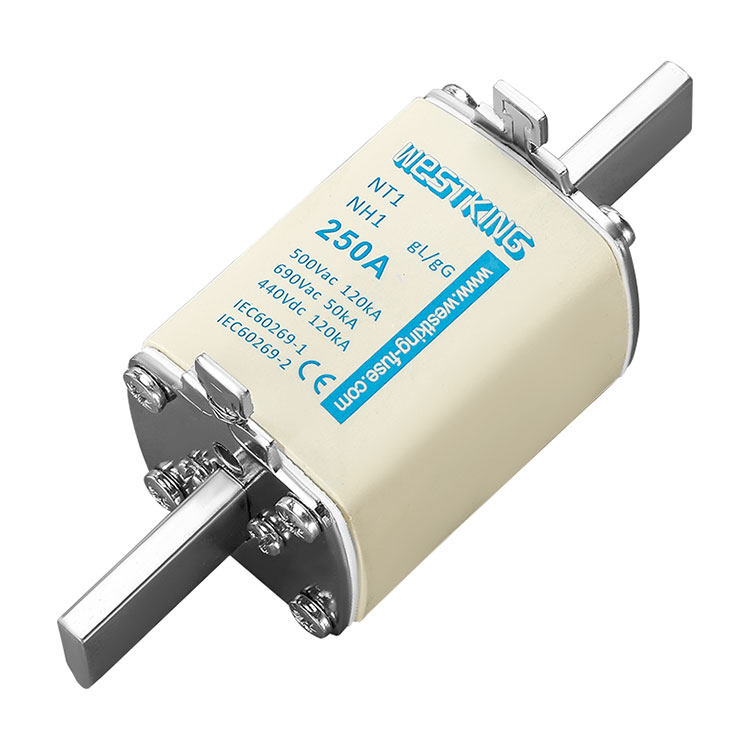

Fusible à couteau NH1(NT1)

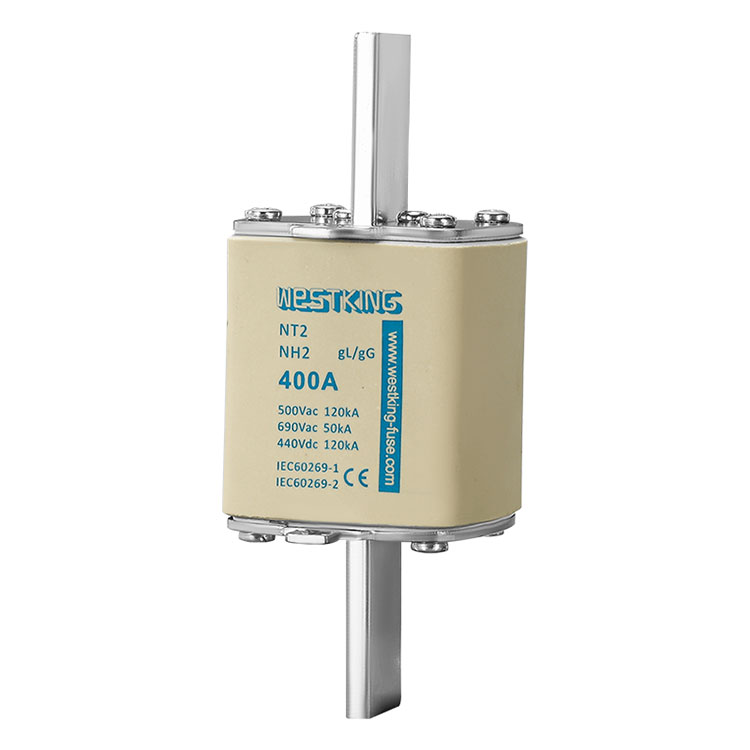

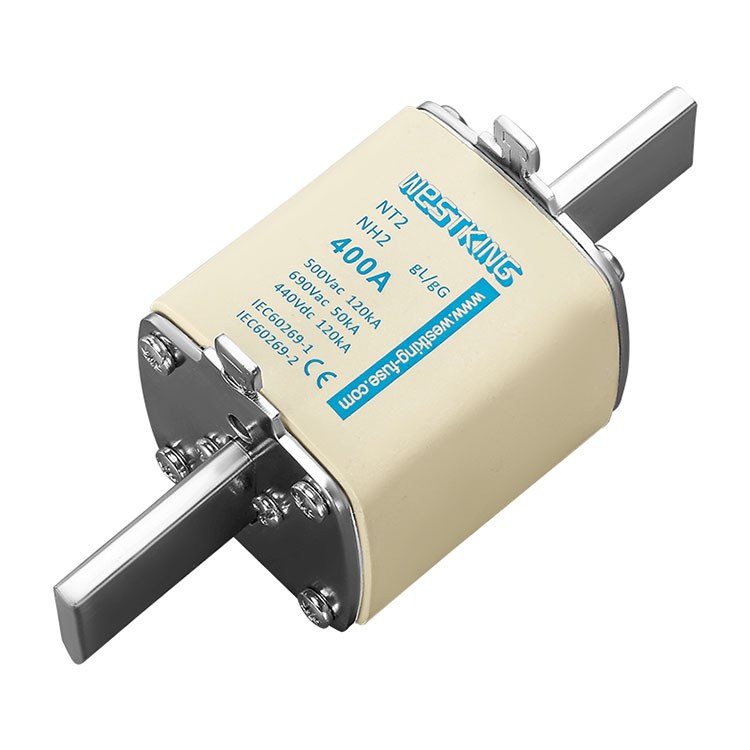

Fusible à couteau NH2(NT2)

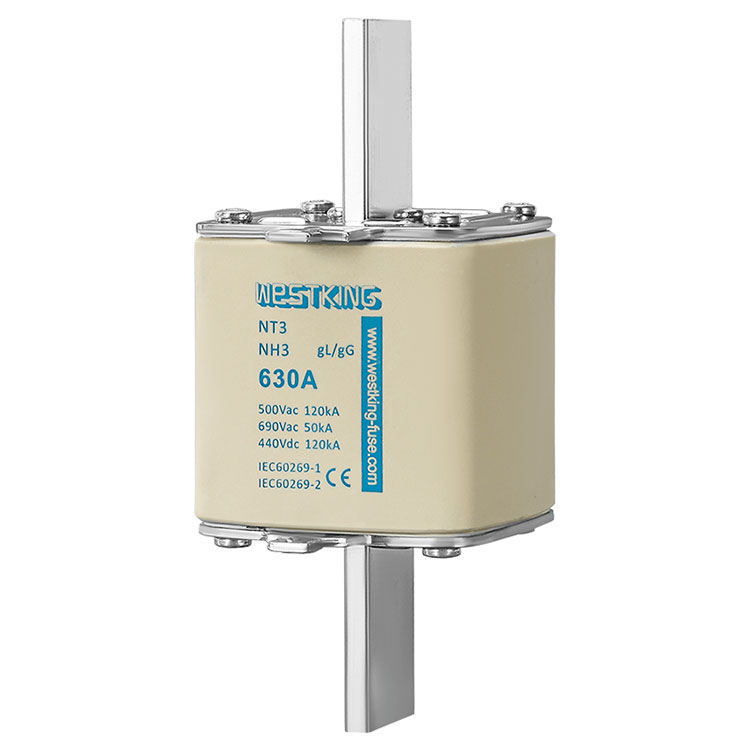

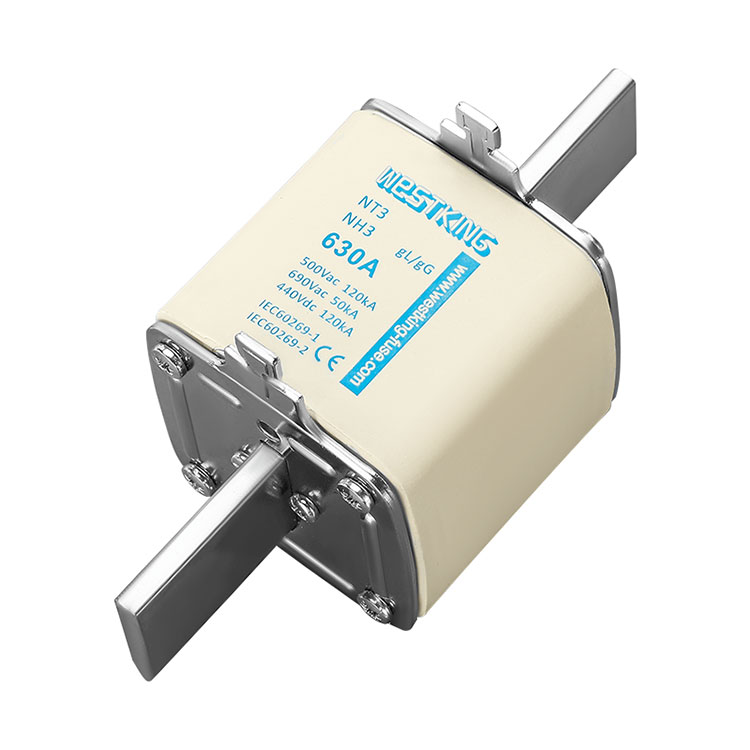

Fusible à couteau NH3(NT3)

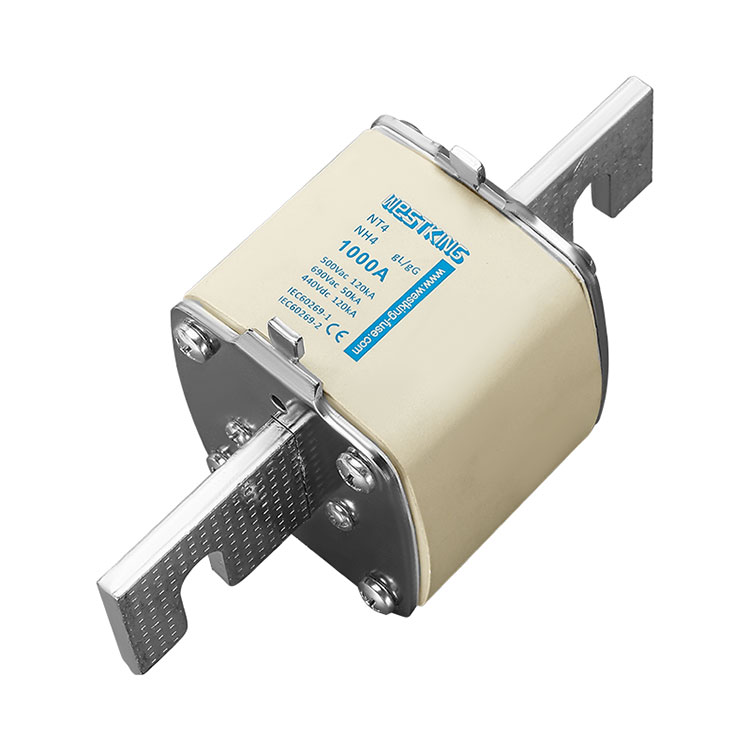

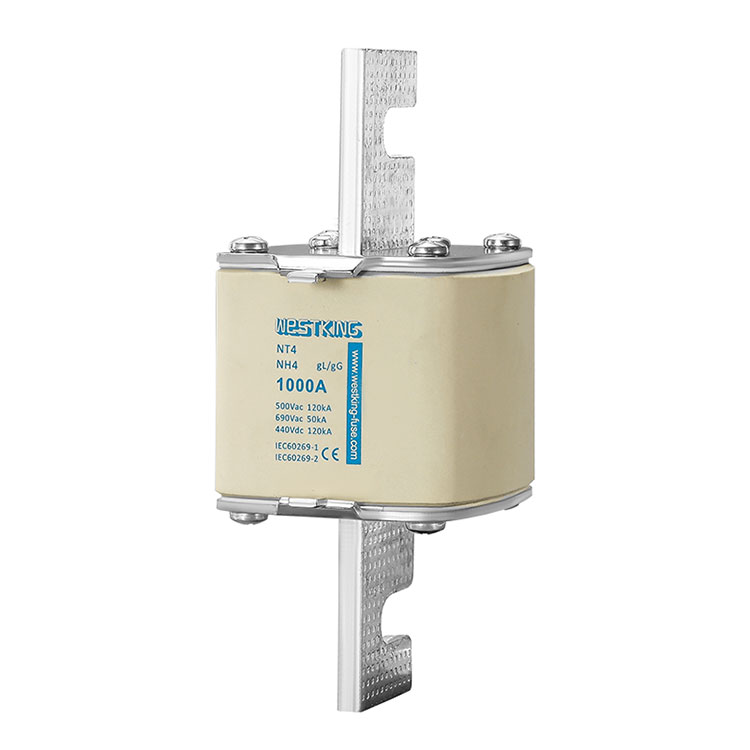

Fusible à couteau NH4(NT4)

Gamme temps-courant des fusibles « gG »

LIAISON FUSIBLE NH

diagramme schématique en coupe transversale

La structure typique du fusible NH (NT) consiste à placer un élément fusible entre deux contacts à lames spécifiques et à l'encapsuler dans un isolant tubulaire en céramique de section elliptique ou rectangulaire. Les contacts à lames sont fixés sur une plaque d'extrémité avec une patte de préhension compatible avec une poignée de remplacement NH standard, permettant l'insertion et le retrait du fusible. Un dispositif indicateur, soit un indicateur à ressort sur la surface d'extrémité extérieure, soit un indicateur à bouton devant le fusible, sera ouvert lorsque le fil indicateur fondra pour indiquer que le fusible a fonctionné.

L'élément fusible, qui détermine les caractéristiques temps-courant du fusible et son échauffement, est constitué de ruban de cuivre ou d'argent et est fabriqué avec soin et précision. L'épaisseur uniforme du ruban, la bonne conductivité et la découpe de haute précision garantissent une faible dissipation de puissance et le respect des caractéristiques temps-courant spécifiées.

Le corps en céramique empêche les gaz chauds et le métal liquéfié d'être rejetés dans l'environnement. Il est fabriqué à partir d'un matériau céramique industriel de haute qualité tel que le talc ou l'alumine, qui peut résister aux températures et pressions élevées générées pendant le fonctionnement.

La plaque d'extrémité est dotée d'une patte de préhension compatible avec une poignée de remplacement NH standard, permettant d'insérer et de retirer le fusible avec la poignée. Avec le tube en céramique, la plaque d'extrémité forme une coque résistante à la pression pour la commutation d'arc.

Le sable de silice est essentiel pour limiter le courant. WESTKING New Energy Company utilise généralement du sable de silice cristallin d'une grande pureté chimique et minéralogique (teneur en oxyde de silicium supérieure à 99,9 %) et totalement exempt d'humidité après séchage. La répartition granulométrique spécifiée et la densité de remplissage optimale du sable siliceux sont des exigences fondamentales pour la fonction de commutation.

Le dispositif indicateur peut détecter rapidement le fusible en fonctionnement. S'il possède une force de ressort suffisamment élevée, il peut également servir de percuteur pour actionner un interrupteur miniature ou un dispositif de déclenchement.

La soudure peut convertir les caractéristiques temps-courant en un courant de fusion inférieur. Lors de la sélection de la soudure, une attention particulière doit être portée à l'effet d'alliage de la soudure sur le point de soudure lorsqu'elle fond. La soudure doit être soudée dans la bonne position et la quantité de soudure doit être appropriée.

Les contacts à lame sont utilisés pour connecter électriquement et mécaniquement le corps et la base du fusible et sont en cuivre ou en alliage de cuivre, avec une surface plaquée argent. Lorsqu'ils sont utilisés dans des applications spéciales dans des gaz corrosifs, des contacts plaqués d'étain ou de nickel sont également utilisés.

Avec ses matériaux de haute qualité et son savoir-faire exquis, le fusible WESTKING NH offre une garantie de sécurité fiable pour la transmission et la distribution d'énergie. Pendant l'utilisation, une attention particulière doit être portée à la détection et à la maintenance pour garantir le bon état de chaque composant, garantissant ainsi le fonctionnement sûr des équipements électriques.
