Produits > Fusible solaire photovoltaïque et porte-fusible > Porte-fusibles photovoltaïques 1500VDC > Porte-fusible PV 10/14x85 1500VDC

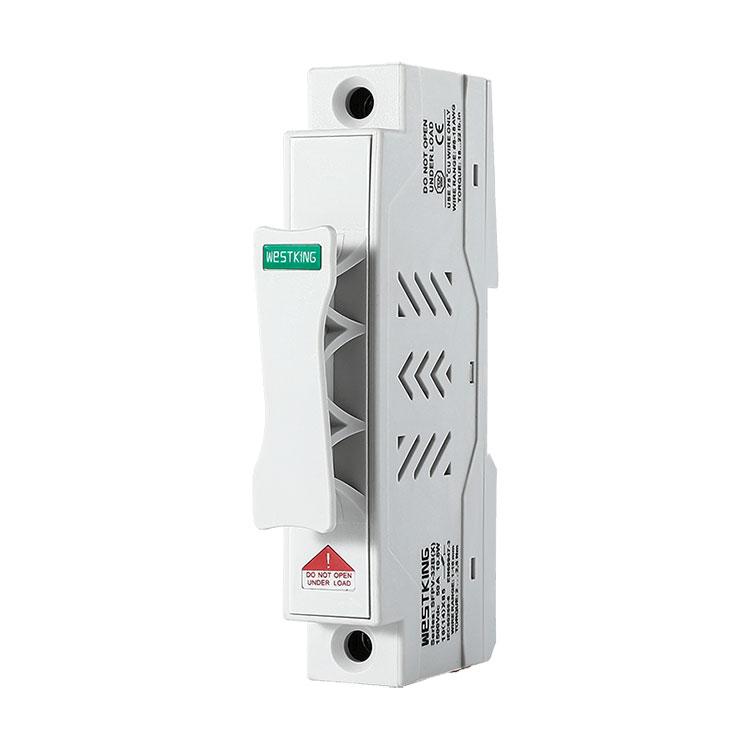

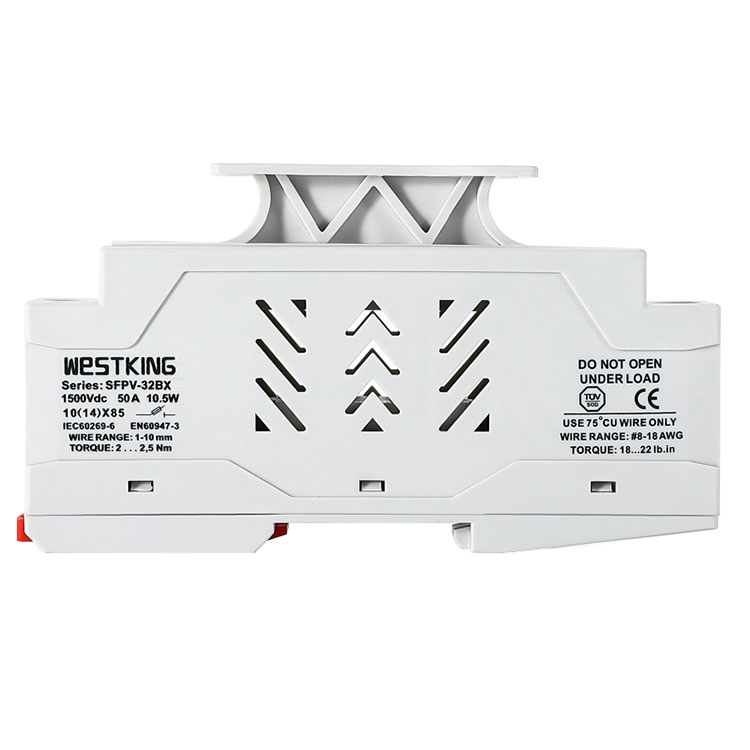

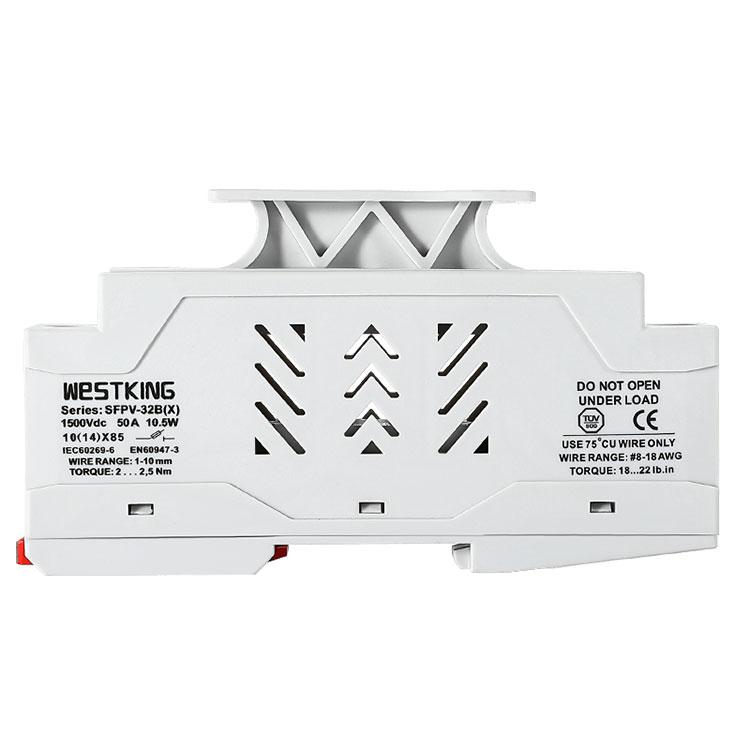

Porte-fusible PV 10/14x85 1500VDC
Le fusible photovoltaïque SFPV-32BXla base est compatible avec les fusibles photovoltaïques 1500VDC 10X85MM et 10/14×85MM, avec un courant nominal maximum allant jusqu'à 50A. Le développement de ce porte-fusible PV est basé sur une communication approfondie et une vérification des tests avec de nombreux utilisateurs de stations de base photovoltaïques par WESTKING. Le porte-fusible SFPV-32B 1500VDC présente une structure avancée de dissipation thermique, avec des canaux pour le flux d'air chaud entre les pôles, efficacement réduisant la superposition de température générée par le fusible. L'espace interne est conçu pour permettre au fusible de pendre librement, l'empêchant de toucher la coque en plastique du support et réduisant le risque de brûlure et de carbonisation du plastique.
envoyer une demande
Description du produit
Pour faciliter le remplacement des fusibles, le support est conçu avec une poignée de style tiroir qui peut être facilement retirée, ce qui rend le processus de remplacement du fusible plus pratique et plus sûr. En résumé, la base de fusibles photovoltaïques SFPV-32BX démontre d'excellentes performances et fiabilité pour améliorer l'efficacité du fonctionnement de la centrale électrique et garantir la sécurité. C'est un choix de confiance pour les installations photovoltaïques.
Données techniques
| •Tension nominale : | 1500 Vcc |
| •Courants nominaux : | 50A |
| •Degré de protection : | IP20 |
| •Taille du produit : | Lien fusibles gPV 10/14x85mm |
| • Pouvoir de coupure nominal : | 50 kA |
| •Température de stockage : | -40°C ... 90°C |
| •Température de fonctionnement : | -40°C ... 85°C |
| •Dissipation de puissance du porte-fusible : | 0,37W |
| •Tension d'isolation nominale : | 6kV |
Normes
CEI/EN 60269-1
CEI/EN 60269-2
Porte-fusibles UL4248-1
Porte-fusibles photovoltaïques UL4248-19
Bornes de câblage UL486E
CSA C22.2 Nº 4248-1 Assemblages de porte-fusibles
CSA 22.2 Nº 65 Connecteurs de fils
CARACTÉRISTIQUES/AVANTAGES CLÉS
La conception compacte permet d'économiser de l'espace
Installation sur rail DIN TH35 pour une intégration facile
Conception plug-and-play de style tiroir, sûre et pratique pour le remplacement des fusibles
Indicateur visuel de fusible en option
Fabriqué à partir de matière plastique PBT
Matériau ignifuge, classement V0
DEMANDES
Applications photovoltaïques jusqu'à 1500VDC
Protection au niveau des chaînes/groupes photovoltaïques
Applications de l'onduleur
Fonctionnement du boîtier de mixage
Certifications
is09001 iatf16949
TUVCE
Origine
Chine
CARACTÉRISTIQUES ÉLECTRIQUES
| taper | indicateur LED | Poids net | emballage |
| SFPV-32B-1P | NON | 117g | 6 pièces/boîte |

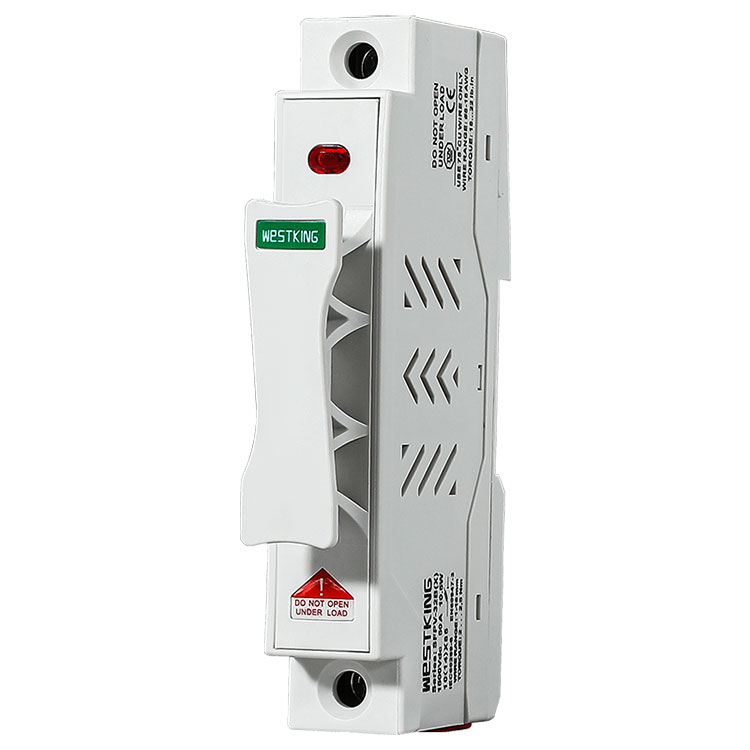

| SFPV-32BX-1P | Oui | 120g | 6 pièces/boîte |
Dimensions (mm)
Lien FUSE compatible
Modèle et signification
Fusible et support photovoltaïque WESTKING
Diagramme d'application
