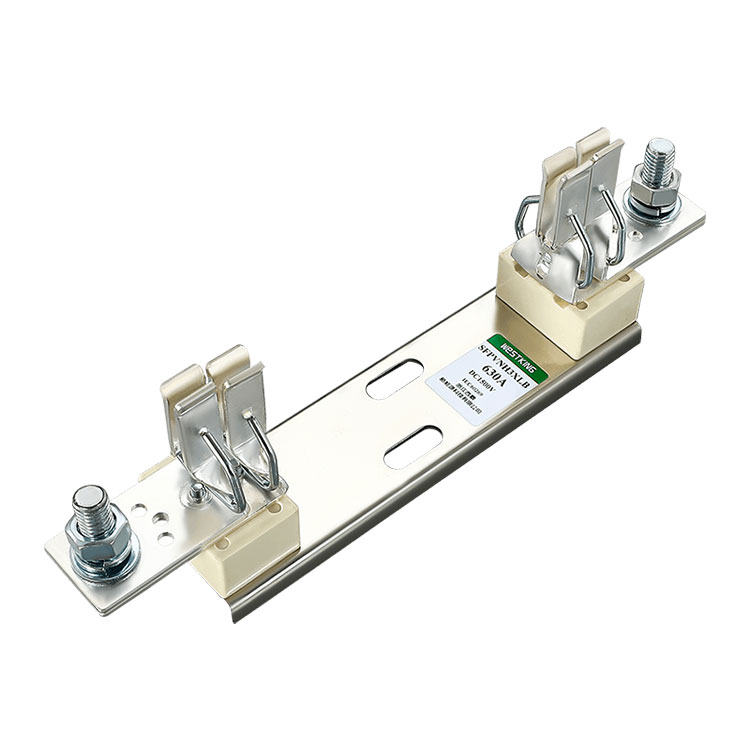

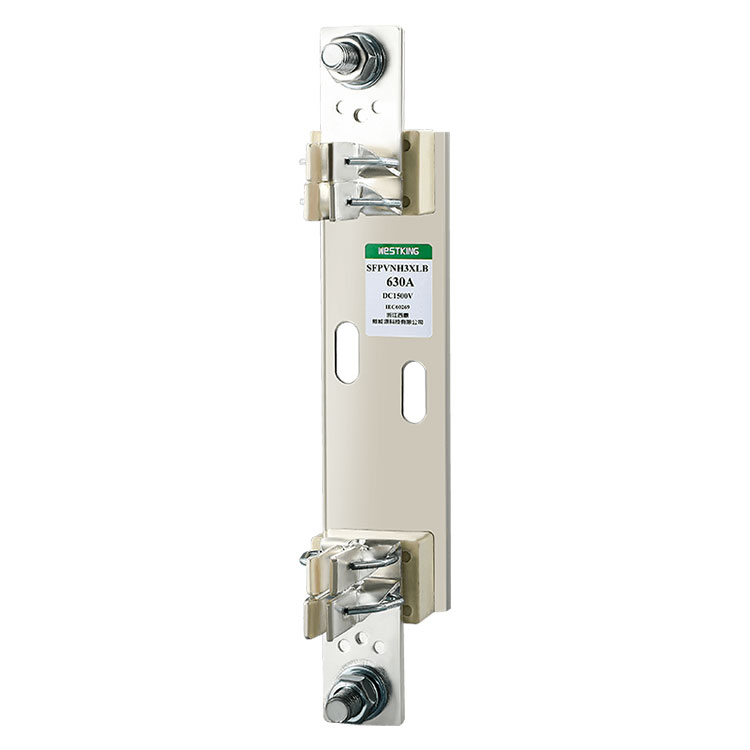

Base de fusible photovoltaïque NH3XL 1 500 V CC

Le porte-fusible photovoltaïque NH3XL, bénéficiant d'un courant nominal maximum de 630 A, a fait l'objet d'améliorations innovantes par WESTKING. Dans une démarche stratégique visant à minimiser les pertes de puissance, nous avons augmenté la zone de contact en cuivre et introduit une pince à ressort dans la conception. Cela garantit une connexion solide et stable pour le fusible photovoltaïque, atténuant ainsi efficacement l'émergence de températures élevées localisées. En mettant en œuvre cette conception, nous visons à améliorer la sécurité et la stabilité des connexions, à prolonger la durée de vie du fusible et à garantir le fonctionnement ininterrompu du système.

envoyer une demande

Description du produit

Le porte-fusible photovoltaïque NH3XLa un courant nominal maximum de 630A. Afin de réduire efficacement les pertes de puissance, WESTKING a augmenté la zone de contact en cuivre et ajouté une pince à ressort dans la conception pour assurer la connexion fiable et stable du fusible photovoltaïque, tout en réduisant la génération de températures locales élevées. Cette conception peut améliorer la sécurité et la stabilité de la connexion, prolonger la durée de vie du fusible et assurer le fonctionnement normal du système.

Données techniques

•Tension nominale :	1500 Vcc
•Courants nominaux :	630A
•Taille du produit :	Liens fusibles NH3XL gPV
• Pouvoir de coupure nominal :	50 kA
•Température de stockage :	-40°C ... 90°C
•Température de fonctionnement :	-40°C ... 85°C
•Tension assignée de tenue aux chocs :	12kV

Normes

CEI/EN 60269-1

CEI/EN 60269-2

CEI/EN 60269-6

CARACTÉRISTIQUES/AVANTAGES CLÉS

La plaque de base métallique est reliée par des composants isolants

Clip à ressort haute élasticité

Répond au test de brouillard salin de 48 heures

Peut résister à des exigences de couple supérieures à la norme

DEMANDES

Applications photovoltaïques jusqu'à 1500VDC

Protection au niveau des chaînes/groupes photovoltaïques

Applications de l'onduleur

Fonctionnement du boîtier de mixage

Certifications

is09001 iatf16949

Origine

Chine

CARACTÉRISTIQUES ÉLECTRIQUES

taper	Poids net	emballage
SFPVNH3XLB	930g	1 pièce/boîte

Dimensions (mm)

Lien FUSE compatible

Modèle et signification
