Lien fusible GPV 1500VDC 10x85mm

Conçue pour résister aux conditions rigoureuses des systèmes photovoltaïques, la série de fusibles photovoltaïques (PV) SOLAR 10X85 mm de WESTKINGLien fusible GPV 1500VDC 10x85mmest un témoignage de résilience. Ces fusibles ont subi des cycles de tests approfondis et bénéficient des certifications TUV et CE, attestant de leur fiabilité et de leur conformité aux normes de l'industrie.

envoyer une demande

Description du produit

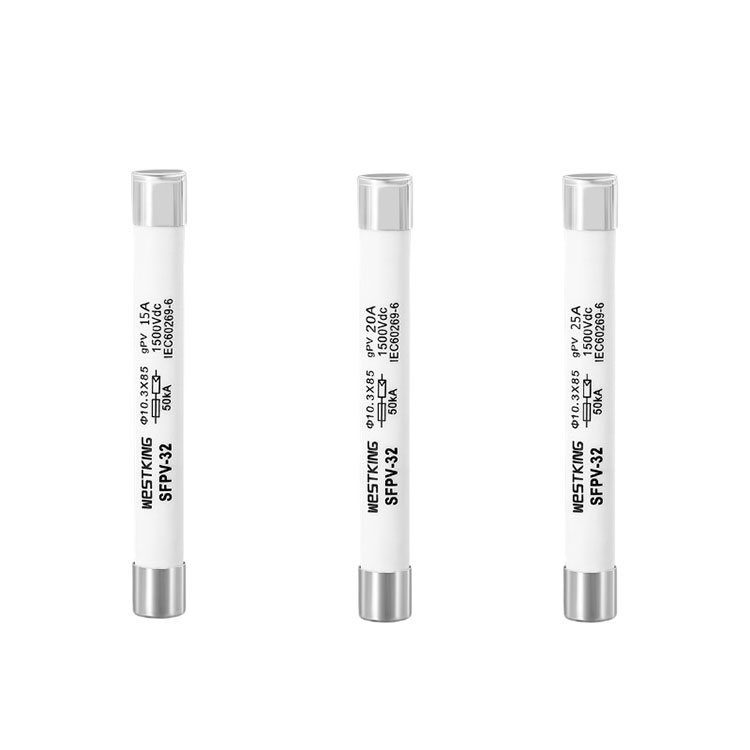

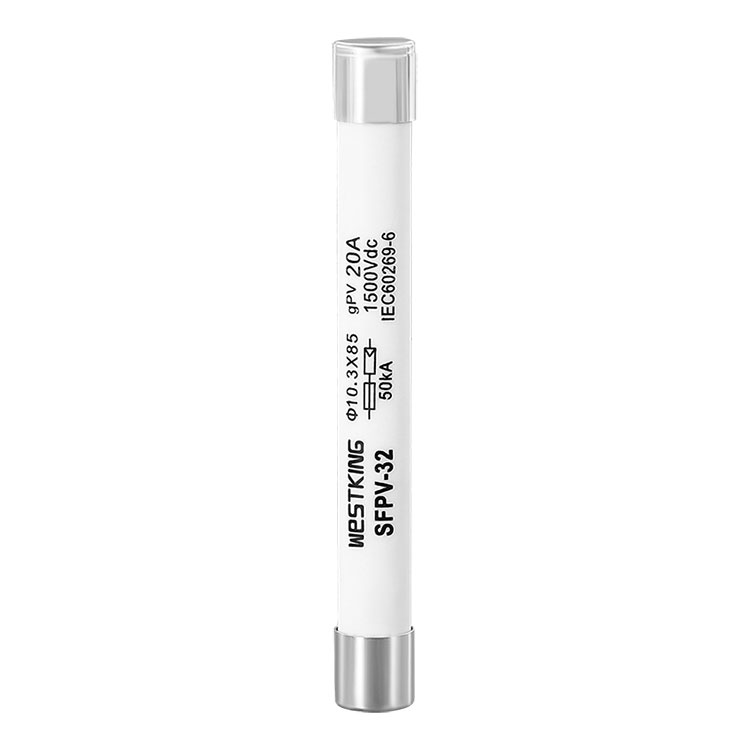

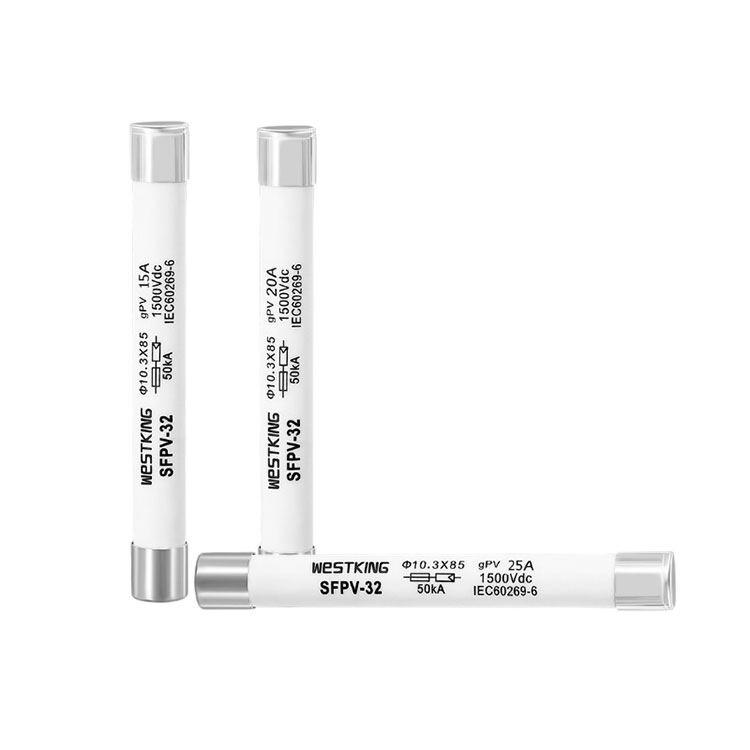

La série de fusibles photovoltaïques (PV) SOLAR 10X85 mm de WESTKING est spécialement conçue pour résister aux températures difficiles et aux cycles de courant des systèmes photovoltaïques. Ces fusibles ont subi des tests de cycle rigoureux et ont obtenu les certifications TUV et CE. Les capuchons métalliques aux deux extrémités sont traités avec un placage d'argent et les pièces en céramique sont en céramique à haute teneur en alumine, garantissant la résistance aux hautes tensions et aux arcs élevés. Ces fusibles de 1 500 V CC sont conçus pour un faible pouvoir de coupure minimum à 1,35 fois le courant nominal, permettant une interruption du circuit en toute sécurité dans des conditions typiques de faible courant de défaut.

Lien fusible GPV 1500VDC 10x85mmDonnées techniques

•Tension nominale:	1500 Vcc ou 1200 Vcc
•Courants nominaux :	2A...25A
•Catégorie d'utilisation :	GPV
• Pouvoir de coupure nominal :	50 kA
• Taux d'interruption minimum :	1,35·Po
• Courant sans fusion :	1,13·Po
•Température de stockage:	-40°C ... 90°C
•Température de fonctionnement :	-40°C ... 85°C

Normes

CEI/EN 60269-1 Fusibles – exigences générales

CEI/EN 60269-6 Fusibles pour systèmes solaires photovoltaïques

Fusibles photovoltaïques UL248-19

Conforme RoHS

Lien fusible GPV 1500VDC 10x85mmCARACTÉRISTIQUES/AVANTAGES CLÉS

Résiste aux chocs actuels

Tolère les environnements à haute et basse température

Faible élévation de température, longue durée de vie

Assure des performances fiables même à des températures extrêmes

Lien fusible GPV 1500VDC 10x85mmAPPLICATIONS

Protection en ligne pour modules PV Compatible avec les onduleurs et les contrôleurs de charge de batterie

Convient aux applications de boîtiers de combinaison

Applicable à tous les systèmes photovoltaïques

Fournit une protection au niveau des chaînes/matrices des systèmes photovoltaïques

Lien fusible GPV 1500VDC 10x85mmCertifications

is09001 iatf16949

TUV CE

Origine

Chine

CARACTÉRISTIQUES ÉLECTRIQUES

Courant nominal	I2t(A2s)		Perte de puissance (w) 1,0 po	Poids net
Courant nominal	Fusion	Clairière	Perte de puissance (w) 1,0 po	Poids net
2A	3.5	12	1.5	19g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

caractéristiques t-I

Dimensions (mm)

Bases FUSE compatibles

tableau des coefficients de correction de température

Description:

1. Le fusible fonctionne normalement dans la plage de température de -5 °C à 40 °C et aucune correction supplémentaire n'est requise.

2. Les conditions d'utilisation autorisées sont de -40 °C à 85 °C.

3. Dans la plage des conditions d'utilisation autorisées, reportez-vous à ce tableau.

Le composant central du fusible photovoltaïque de Westking, l'élément fusible, est conçu et développé indépendamment par l'entreprise, et produit par pressage de moules de haute précision. Le fusible comporte plusieurs canaux étroits, ce qui garantit la précision du fusible. Ceci est différent de nombreuses usines qui utilisent la technologie de découpe laser. Le principe de la découpe laser est de faire fondre le fusible à des températures élevées, ce qui entraîne un endommagement du fusible par des températures élevées et réduit sa durée de vie. Il peut également y avoir des phénomènes de pré-fusion et de fusion anormale. Westking adhère toujours à la sécurité et à la fiabilité et produit des fusibles de haute qualité, permettant de plus grandes améliorations de la conversion d'énergie.
