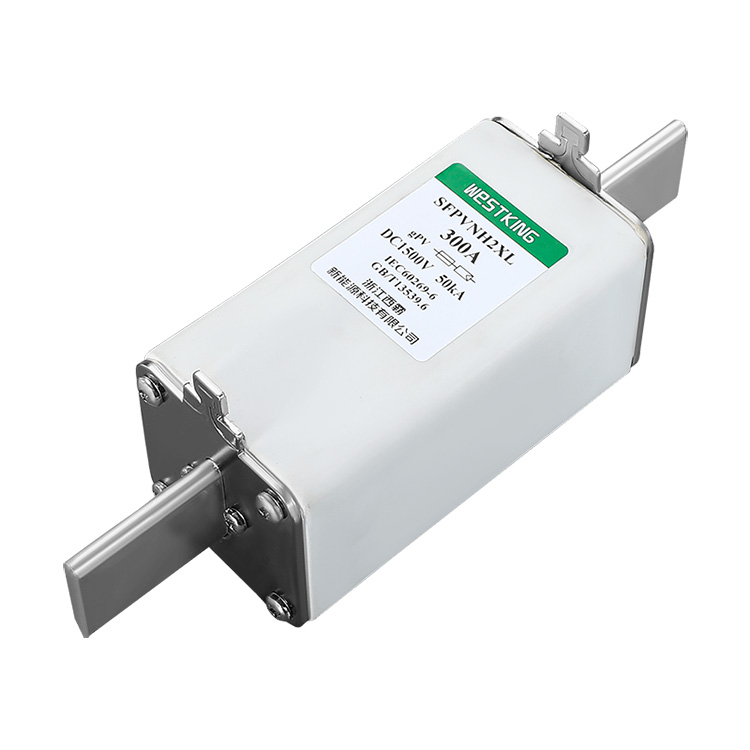

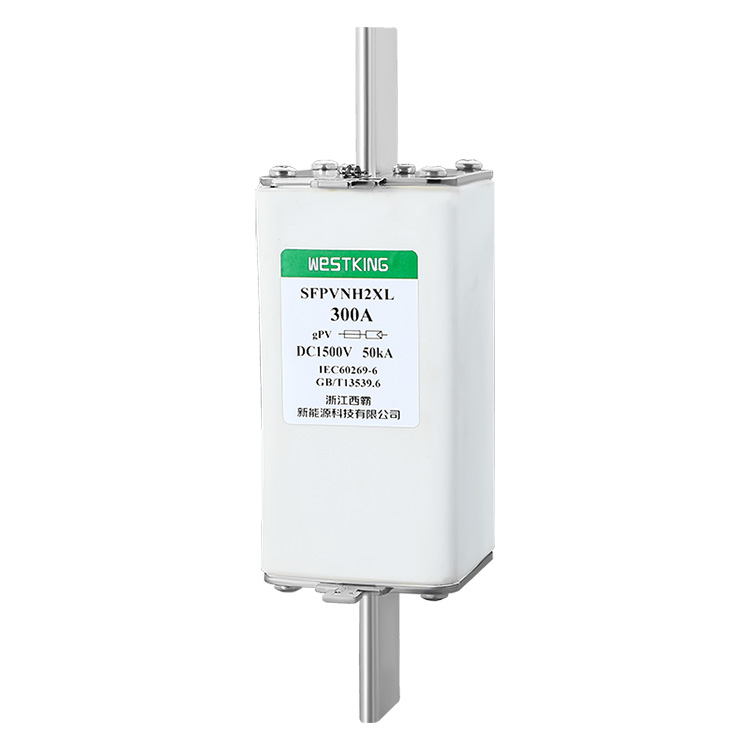

Lien fusible NH2XL GPV 1500VDC

Conçu principalement pour protéger les câbles dans les circuits de chaînes photovoltaïques, le fusible PV WESTKING NH2XLLien fusible NH2XL GPV 1500VDCse présente comme un gardien fiable. Sa structure innovante de type insertion assure non seulement une protection efficace, mais améliore également la commodité des processus d'installation et de remplacement.

envoyer une demande

Description du produit

Le fusible photovoltaïque (PV) WESTKING NH2XLLien fusible NH2XL GPV 1500VDCest principalement conçu pour protéger les câbles des circuits de chaînes photovoltaïques. Sa structure de style insertion rend l'installation et le remplacement plus pratiques. Grâce à ses excellentes performances et sa fiabilité, le fusible NH2XL est largement accepté dans le monde entier. De plus, le produit est conforme à la norme IEC60269, garantissant sa sécurité et sa stabilité dans divers scénarios d'application. La structure d'insertion du fusible NH2XL permet une connexion rapide aux systèmes photovoltaïques, réduisant ainsi les coûts et le temps d'installation. Sa conception compacte et ses matériaux à haute résistance permettent une installation dans des espaces limités, répondant ainsi aux exigences d'espace des systèmes photovoltaïques modernes. De plus, le fusible NH2XL démontre d'excellentes performances en matière de résistance aux courants de défaut, protégeant ainsi efficacement les systèmes photovoltaïques contre les dommages.

Lien fusible NH2XL GPV 1500VDCDonnées techniques

•Tension nominale:	1500 Vcc
•Courants nominaux :	125A...400A
•Catégorie d'utilisation :	GPV
• Pouvoir de coupure nominal :	50 kA
• Taux d'interruption minimum :	1,35·Po
• Courant sans fusion :	1,13 · Dans
•Température de stockage:	-40°C ... 90°C
•Température de fonctionnement :	-40°C ... 85°C

•Lorsque la température ambiante dépasse 25°C, veuillez vous référer au tableau de correction de température du fusible WESTKING Solar.

Lien fusible NH2XL GPV 1500VDCNormes

CEI/EN 60269-1 Fusibles – exigences générales

CEI/EN 60269-6 Fusibles pour systèmes solaires photovoltaïques

Fusibles photovoltaïques UL248-19

Conforme RoHS

CARACTÉRISTIQUES/AVANTAGES CLÉS

Avec dispositif de frappe

Protection complète

Matériau du fusible sélectionné chez Toshiba, Japon

Répondre aux exigences des tests au brouillard salin

Lien fusible NH2XL GPV 1500VDCAPPLICATIONS

Compatible avec les onduleurs et les contrôleurs de charge de batterie, ce dispositif assure la protection des modules photovoltaïques en ligne et convient aux applications de boîtiers de mixage.

Adapté à une utilisation dans tous les systèmes photovoltaïques, il offre une protection au niveau des chaînes/matrices des systèmes photovoltaïques.

Certifications

• is09001 iatf16949

Origine

Chine

CARACTÉRISTIQUES ÉLECTRIQUES

Courant nominal	I2t(A2s)		Perte de puissance (w) 1,0 po	Poids net
Courant nominal	Fusion	Clairière	Perte de puissance (w) 1,0 po	Poids net
125A	2000	8000	35	1250g
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
315A	40000	120000	72
350A	44000	136000	80
400A	56000	180000	88
