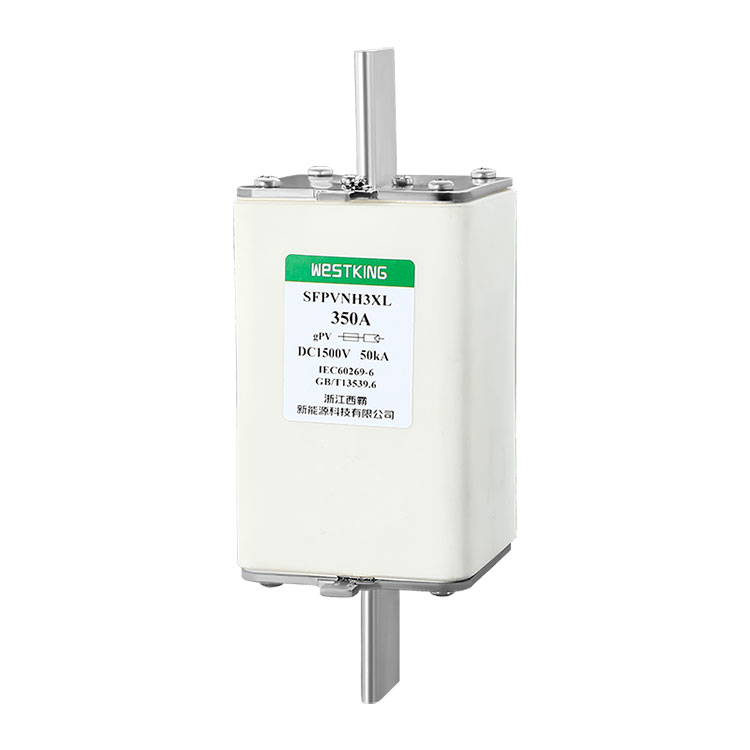

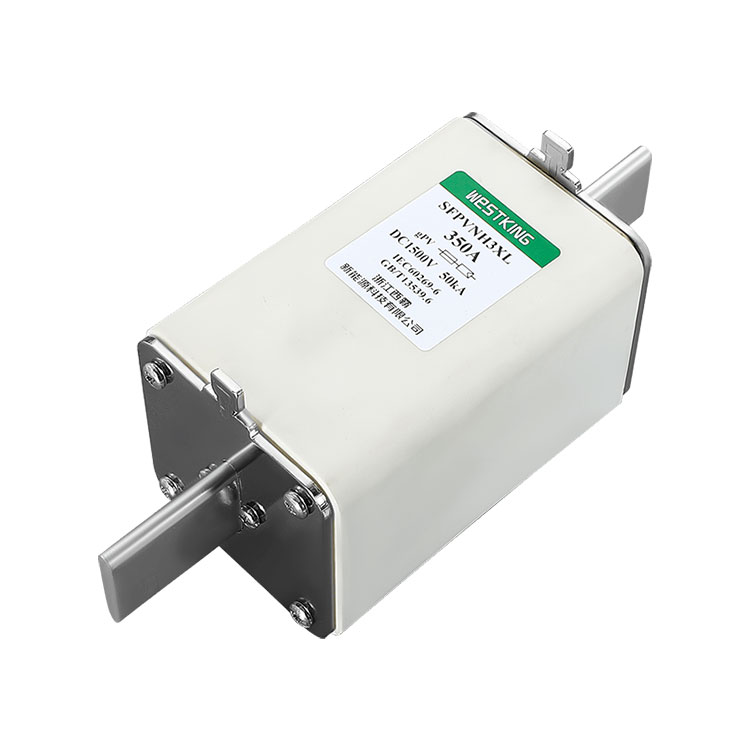

Lien fusible NH3XL GPV 1500VDC

Dans les systèmes de production d'énergie photovoltaïque, les fusibles de WESTKINGLien fusible NH3XL GPV 1500VDCjouent un rôle central dans la protection des circuits et des équipements contre les dommages potentiels résultant d'événements de surintensité et de court-circuit. Ces fusibles trouvent de nombreuses applications dans divers segments d'installations photovoltaïques, notamment les circuits de chaînes de cellules, les circuits d'entrée/sortie d'onduleur, les circuits de charge de batterie et les circuits d'onduleur connectés au réseau.

envoyer une demande

Description du produit

Dans les systèmes de production d'énergie photovoltaïque, les fusibles WESTKINGLien fusible NH3XL GPV 1500VDCsont principalement utilisés pour protéger les circuits et les équipements contre les dommages causés par les surintensités et les courants de court-circuit. Ces fusibles sont largement utilisés dans les circuits de chaînes de cellules photovoltaïques, les circuits d'entrée/sortie d'onduleur, les circuits de charge de batterie et les circuits d'onduleur connectés au réseau, etc., pour améliorer la fiabilité et la stabilité du système. Les fusibles WESTKING sont fabriqués à partir de matériaux de haute qualité et fabriqués avec un savoir-faire exquis, offrant des performances élevées, une installation facile et une conception compacte, qui peuvent répondre aux besoins de différents scénarios.

Lien fusible NH3XL GPV 1500VDCDonnées techniques

•Tension nominale:	1500 Vcc
•Courants nominaux :	350A...630A
•Catégorie d'utilisation :	GPV
• Pouvoir de coupure nominal :	50 kA
• Taux d'interruption minimum :	1,35·Po
• Courant sans fusion :	1,13 · Dans
•Température de stockage:	-40°C ... 90°C
•Température de fonctionnement :	-40°C ... 85°C

•Lorsque la température ambiante dépasse 25°C, veuillez vous référer au tableau de correction de température du fusible WESTKING Solar.

Lien fusible NH3XL GPV 1500VDCNormes

CEI/EN 60269-1 Fusibles – exigences générales

CEI/EN 60269-6 Fusibles pour systèmes solaires photovoltaïques

Fusibles photovoltaïques UL248-19

Conforme RoHS

Lien fusible NH3XL GPV 1500VDCCARACTÉRISTIQUES/AVANTAGES CLÉS

Céramique d'alumine résistante aux hautes tensions

Capable d'interrompre de faibles courants de défaut

Faible élévation de température

Élément fusible estampé avec précision

Basse consommation énergétique

Lien fusible NH3XL GPV 1500VDCAPPLICATIONS

Compatible avec les onduleurs et les contrôleurs de charge de batterie, ce dispositif assure la protection des modules photovoltaïques en ligne et convient aux applications de boîtiers de mixage.

Adapté à une utilisation dans tous les systèmes photovoltaïques, il offre une protection au niveau des chaînes/matrices des systèmes photovoltaïques.

Certifications

• is09001 iatf16949

Origine

Chine

CARACTÉRISTIQUES ÉLECTRIQUES

Courant nominal	I2t(A2s)		Perte de puissance (w) 1,0 po	Poids net
Courant nominal	Fusion	Clairière	Perte de puissance (w) 1,0 po	Poids net
350A	44000	136000	80	1600g
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
