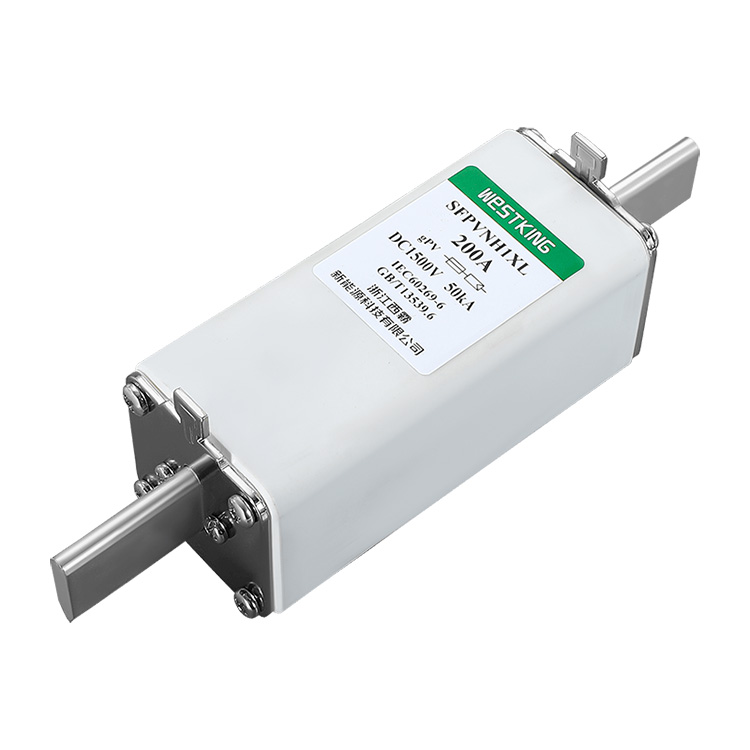

Lien fusible NH1XL GPV 1500VDC

Avec les progrès de la technologie photovoltaïqueLien fusible NH1XL GPV 1500VDC, l’efficacité de la conversion de l’énergie solaire connaît une amélioration continue. Par conséquent, de nombreuses centrales photovoltaïques sont passées de 1 000 Vcc à 1 500 Vcc, ce qui a entraîné une diminution des pertes de puissance et une efficacité accrue du système.

envoyer une demande

Description du produit

À mesure que la technologie photovoltaïque s'amélioreLien fusible NH1XL GPV 1500VDC, l'efficacité de conversion de l'énergie solaire continue d'augmenter. De nombreuses centrales photovoltaïques ont augmenté leur tension de 1 000 Vcc à 1 500 Vcc, réduisant ainsi les pertes de puissance. En réponse à la demande du marché, WESTKING a développé une série de fusibles de protection photovoltaïques de 1 500 V CC, notamment des fusibles photovoltaïques à courant élevé de type tube carré de 10 x 85 mm, 10/14 x 85 mm et NH1XL, NH2XL, NH3XL, pour répondre aux besoins de protection électrique du domaine photovoltaïque contemporain. . L'augmentation de la tension impose des exigences plus élevées pour le processus de fabrication des fusibles. WESTKING dispose d'un institut de recherche et de développement indépendant, et le composant principal, le fusible fondu, adopte un matériau à arc élevé pour absorber efficacement le choc d'arc généré pendant le processus de coupure à haute tension, garantissant ainsi un arrêt sûr du courant de surcharge.

Données techniques

•Tension nominale:	1500 Vdc •Courants nominaux :
63A...250A	•Catégorie d'utilisation :
GPV	• Pouvoir de coupure nominal :
50 kA	• Taux d'interruption minimum :
1,35·Po	• Courant sans fusion :
1,13 · Dans	•Température de stockage:
-40°C ... 90°C	•Température de fonctionnement :
-40°C ... 85°C

•Lorsque la température ambiante dépasse 25°C, veuillez vous référer au tableau de correction de température du fusible WESTKING Solar.

Lien fusible NH1XL GPV 1500VDCNormes

CEI/EN 60269-1 Fusibles – exigences générales

CEI/EN 60269-6 Fusibles pour systèmes solaires photovoltaïques

Fusibles photovoltaïques UL248-19

Conforme RoHS

Lien fusible NH1XL GPV 1500VDCCARACTÉRISTIQUES/AVANTAGES CLÉS

Une reconnaissance mondiale

Faible capacité d'interruption de courant de défaut

Basse consommation énergétique

Céramique d'alumine à haute résistance

Haute efficacité, faible consommation d'énergie

Installation facile à insérer

Lien fusible NH1XL GPV 1500VDCAPPLICATIONS

Applications de protection de la production d'énergie photovoltaïque

Protection des onduleurs

Protection contre le courant réseau entrant

Certifications

• is09001 iatf16949

Origine

Chine

Lien fusible NH1XL GPV 1500VDCCARACTÉRISTIQUES ÉLECTRIQUES

Courant nominal	I2t(A2s)		Perte de puissance (w) 1,0 po	Poids net
Courant nominal	Fusion	Clairière	Perte de puissance (w) 1,0 po	Poids net
63A	500	1250	22	960g
80A	680	2300	24
100A	1100	4200	29
125A	2000	8000	35
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
